雋(俊) 弘汽車保修

車型:BMW G12 740LI

進厰原因: 車輛行駛中儀表警示燈亮起.右側頭燈全部失效

故障排除:更換右側大燈模塊(FLEL).並且執行設碼

接上儀器診斷.左前大燈模塊顯示紅色.代表已無法連線

綠色正常

黃色有故障

紅色代表無法連線

故障碼非常多.幾乎都指向左前大燈模塊

左前大燈模塊線路很簡單.

1條搭鐵.一條30F電源.2條K-CAM3

30F電源由後部配電器供應

K-CAM3先連接到匯流排再接到主域控制器(BDC)

以上信號確認無誤.判定左前大燈模塊故障

更換左前大燈模塊須拆下大燈總成

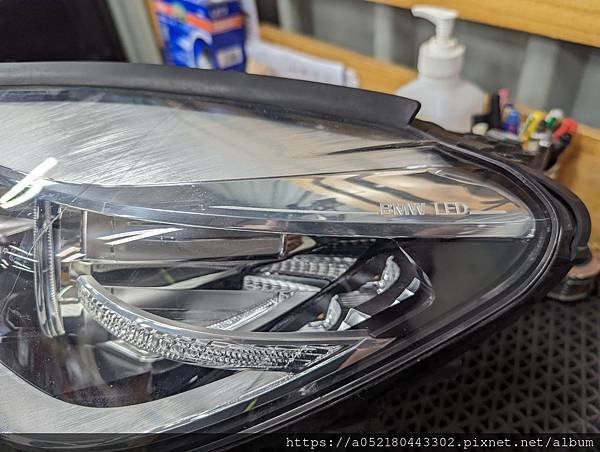

G12均配備LED大燈

但因配備的不同總共有三種型式

SA524標準型LED大燈和自適應彎道照明燈

SA552自適應LED大燈

SA5AZ LED大燈和雷射燈

今天這台是標準型的大燈

配備碼SA524.標準型LED大燈和自適應彎道照明燈

大燈模塊裝在大燈總成背面

這是之前上課的資料.剛好可以參考

有上過課不一定完全能吸收記住

但至少有些概念

BMW大燈模塊更換新品後只需要設碼

設碼完成後就能正常作動

賓士更換大燈模塊要SCN比較麻煩
